　转塔式数控冲压模具
　　- A 工位
　　- B 工位
　　- C 工位
　　- D 工位
　　- E 工位
　　- 特殊形状表
　片梭织机零件




E工位：
直径或对角长度小于114.3mm
订货注明：
①数控冲床型号
②模具结构形式
③加工钣材材质
④加工钣材厚度或间隙
⑤模具形状
⑥模具尺寸

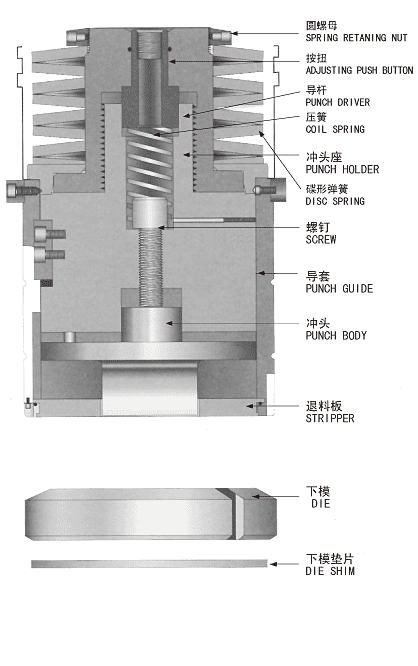

部件名称 编号
导套组合 EGLE1
冲头垫片 VSEE
下模垫片 MSEE
  形状 简称 编号

冲
头

 RO POEE0A
SQ POEE1A
RE POEE2A
OB POEE3A
SD POEE4A
DD POEE5A
  形状 简称 编号

退
料
板

 RO POEE0A
SQ POEE1A
RE POEE2A
OB POEE3A
SD POEE4A
DD POEE5A
  形状 简称 编号
下
模		 RO POEE0A*
SQ POEE1A*
RE POEE2A*
OB POEE3A*
SD POEE4A*
DD POEE5A*


　 备注：特殊形状编码请参阅 → 特殊形式表
